引言

协议与分层结构

面向连接 / 无连接

TCP 是面向连接, UDP 是无连接 (无连接也叫 datagram service)

UDP 无应答, 不保证数据能到达, 可能丢包 / 乱序

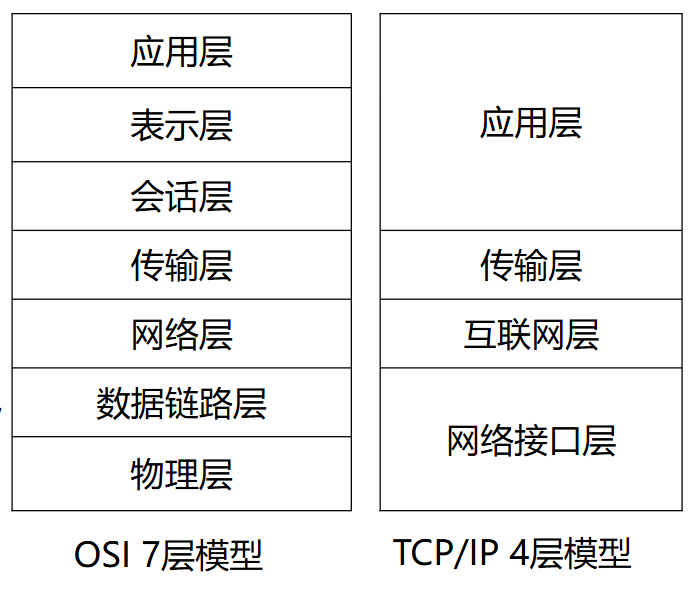

模型

alt text

标识

tcp: port ip: address

socket

调用不可靠的 UDP 和可靠的 TCP

多客户

服务端监听套接字在本地创建临时的连接套接字与客户端通信

系统调用

  1. connect()

    三次握手, 阻塞

  2. accept()

度量单位

时延

传输: 数据到链路上

传播: \(A\to B\)

RTT

ping

时延带宽积

有效吞吐量

除去头信息的有效信息

安全

DoS: Denial of Service

物理层

波特率

波特率为每秒钟发送的符号/码元数量

比特率为每秒钟发送的有效比特数量

波特率 = 比特率 \(\div\) 符号编码所需的比特数

例如, 在 4B/5B 编码中, 假设比特率是 \(100\text{ Mbps}\), 编码效率 \(80\%\), 说明线路中 \(5\) 个符号转换成原始数据的 \(4\) bit, 所以波特率 \(125\text{ Mbaud}\)

如果电压有 \(8\) 档, 那一个符号代表 \(\log_2 8=3\) 个 bit, 所以波特率是比特率的 \(3\) 倍

带宽

有两种带宽

bandwidth 等于最大数据传输的比特率

frequency range 等于频谱的宽度

信道容量定理

Nyquist-Shannon Sampling Theorem

Shannon Channel Capacity Theorem

见 博客

复用

码分复用 CDMA

每个站有一个码片

对于两个不同站的码片 \(S,T\) 满足正交: \(\frac 1m \sum_{i=1}^m S_i\cdot T_i=0\)

对于一个站, 如果发送 \(1\), 把自己的码片发送出去, 接收端计算得到 \(S\cdot S=1\); 如果发送 \(0\), 把码片取反发送出去, 接收端计算得到 \(S\cdot (-S)=-1\)

多个站的码片叠加, 接收端依次用不同站的码片计算内积, 由于这个站的码片与其他站的码片正交, 结果只显示自己站发来的码片结果

这个想法与中国剩余定理/拉格朗日插值类似

数据链路层

检错与纠错

检查 \(d\) 个错需要 hamming distance \(d+1\) 的码, 因为有 \(d+1\) 个错可能没错; 有 \(r>d+1\) 个错等价于有 \((r\mod (d+1))\) 个错

纠正 \(d\) 个错需要 hamming distance \(2d+1\) 的码, 为了距离为 \(d\) 的范围不重叠

检错码

CRC

与有限域有关

参考 error correction, Galois Field

纠错码

单比特纠错: 对于 \(n=m+r\) 的编码, 有效信息 \(2^m\) 个, 且有 \(n\) 个 hamming distance 为 \(1\) 的编码, 把这 \(n+1\) 个编码看成一族

假设各个族之间不重叠, 则可以纠错; 并且总数量必须能用 \(2^n\) 完整表示

所以 \(2^m(n+1)\leq 2^n\)

hamming code

妙

Reed-Solomon code

同样与 有限域 有关

可靠传输

可靠信道 (有线) 可以选择不向上层提供可靠传输, 可靠传输有上层实现

不可靠信道 (无线) 必须在数据链路层向上层提供可靠传输

停等协议

滑动窗口协议

\[a=t_p/t_f\]
\[U=\left\{\begin{matrix}1&,W\geq 1+2a\\\frac{W}{1+2a}&,W<1+2a\end{matrix}\right.\]

Piggybacking

\[t_f=t_{ACK}\]
\[\frac{t_f+t_{ACK}+2t_p}{t_f}=2+2a\]
\[U=\left\{\begin{matrix}1&,W\geq 2+2a\\\frac{W}{2+2a}&,W<2+2a\end{matrix}\right.\]

有差错 ARQ

出错概率为 \(P\), 一个帧的期望传输是 \(N_r=\sum_i iP^{i-1}(1-P)=1/(1-P)\)

\[U=\frac{1}{N_r(1+2a)}=\frac{1-P}{1+2a}\]

回退 N

重传出错帧后的所有帧

用 \(n\) 个 bit 作为序列号

\(W_T\leq 2^n-1, W_R = 1\)

发送过程中出错, 接收方只会回复接收到的最后一帧的序号, 导致发送方需要重传后面丢失的所有帧

例如发送 0,1,2,3,4, 发送过程中 2 丢失, 接收方只会 ack 1, 所以发送方移动 2 位

回传过程中丢失不影响, 比如回复了 0,1,3,4, 那么发送方照样会移动 5 位

每出一次错需要重传 \(K\) 帧

\[N_r=\sum_i f(i)P^{i-1}(1-P)\]
\[f(i)=1+(i-1)K=Ki+(1-K)\]
\[\therefore N_r=\frac{1-P+KP}{1-P}\]
\[\therefore U=\left\{\begin{matrix}\frac{1-P}{1+2aP}&,W\geq 1+2a \to K=2a+1\\\frac{W(1-P)}{(1+2a)(1-P+WP)}&,W<1+2a \to K=W\end{matrix}\right.\]

选择重传

只重传出错的那一帧

\(W_R\leq W_T, W_T+W_R\leq 2^n\)

发送过程中丢包, 接收方发送 NAK 给发送方, 即为选择

接受过程中丢包, 发送方的窗口会卡在未接受 ACK 的帧, 其他接受 ACK 的帧不用再次发送, 等待丢失的帧超时重传, 所以效率不如 GBN

\[U=\left\{\begin{matrix}1-P&,W\geq 1+2a\\\frac{W(1-P)}{1+2a}&,W<1+2a\end{matrix}\right.\]

因为每个帧之间相互独立, 期望传输次数都是 \(N_r\)

PPP 点对点

透明传输

向上提供不可靠传输, 因为靠 CRC 判断, 错了就丢

竞争协议

ALOHA

符合泊松分布

信道利用率: \(Ge^{-2G}\) 和 \(Ge^{-G}\)

CSMA

非持续 CSMA

  1. 监听空闲则发送

  2. 监听繁忙, 等待随机时间, 返回 1

持续 1-CSMA

  1. 监听空闲则发送

  2. 监听繁忙则持续监听

持续 p-CSMA

  1. 监听空闲, \(p\) 概率发送, \(1-p\) 概率等待一个时间单元

  2. 监听繁忙则持续监听, 空闲重复步骤 1

  3. 若等待一个时间单元, 返回 1

CSMA/CD(持续 1-CSMA)

  1. 监听空闲则发送

  2. 监听繁忙则持续监听

  3. 若冲突立即停止传输, 并发送 jam 干扰信号使所有站点都能检测到冲突

  4. 经典以太网使用 CSMA/CD

    二进制回退

    发送一帧的平均时间 \(P\) 秒, 一个站点获得信道的概率 \(A=kp(1-p)^{k-1}\), 时间槽 \(2\tau\)

    RTT = \(2\tau\)

    信道利用率 \(\frac{P}{P+2\tau/A}\)

    \(\min(1/A)=e\)

非竞争协议

位图

\(N\) 个时隙(1Byte), \(N\) 个站置 \(1\) 表示, 之后按序传输

信道利用率: 平均发送 \(d\) 帧, 低负载 \(d/(d+N)\), 高负载 \(d/(d+1)\)

令牌

转一圈, 数据附加在令牌上

二进制倒数

排序从大到小

\(d/(d+\log_2N)\)

对称协议

每个站以 \(p\) 概率抢信道

只有一个站抢到概率 \(kp(1-p)^{k-1}\)

最优解 \(p=1/k\)

优先竞争协议

自适应树搜索协议

在一次成功传输后的第一个竞争时隙, 所有站点同时竞争

如果冲突, 下个时隙递归到下一层, 竞争节点数减半

第 \(i\) 层需要 \(2^i\) 个时隙, 每个时隙原树 \(2^{-i}\) 的节点竞争

假设维护了一个最近信道的 ready 站点数 \(q\)

假设从第 \(i\) 层开始, 每个节点下面有原树 \(2^{-i}\) 的节点, 对应了 \(2^{-i}q\) 个 ready 节点

如果每个节点期望只有 \(1\) 节点, 那么 \(i=\log_2 q\)

交换机

网桥的现代名称

与 Hub 不同, 交换机可以不每次都 flooding, 而是查 MAC 表转发到特定端口

只有查不到时在广播到 FF:FF:FF:FF:FF:FF 进行 flooding

三种交换模式

  1. 存储转发: 接受完整帧再转发, 延迟大, 不转发错帧
  2. 直通: 得到目的地址立即转发
  3. 无碎片: 接受前 64 帧再转发, 过滤冲突碎片

生成树协议

选优先级, ID 最小的根桥

每个交换机选到根桥路径开销最小的根端口

每个网段选到根桥路径开销最小的指定端口

网络层

VC

internet 网际协议

IPv4

分 A, B, C 类地址

用子网掩码计算得到的是网络号 + 子网号

可分配的地址为 \(2^n-2\), 除去全 0 和全 1

使用最长前缀匹配, 在掩码长度内严格匹配的表项中选掩码长度最长的一个

DHCP

discover -> offer -> request -> ACK

request 仍使用广播, 这样多个 DHCP, 其他 DHCP 可以收回分配的 IP

在客户机发送时将 MAC 地址加入数据报

ARP

NAT

多个私网地址共用一个公网 IP, 节省公网空间

ICMP

Ping

使用询问报文 echo request

TraceRoute

第 \(i\) 次发送的数据报 TTL = i, 这样转发到第 \(i\) 个路由器时会超时, 路由器发送超时差错报文给客户机, 客户机收到路由器名称

routing algorithm

RIP

bellman-ford

OSPF

dijkstra

传输层

流量控制

拥塞控制

Jacobson's algorithm

Exponential Weighted Moving Average

用于估计 RTT

应用层

mail

SMTP + MIME

SMTP 仅支持 ascii

所以用 MIME 将非 ascii (如二进制可执行文件) 转换成 ascii

POP3 + IMAP

POP3 不支持管理, 仅支持下载保留/删除

网络安全

crypto

RSA

ECC

实体识别

replay attack

对称密码体制

A 向 B 发的验证可能被 C 截获, 导致 B 一直给 C 发消息

所以每次发送带一个随机数

A 发送 username + \(R_A\), B 使用对称密码算法 \(K_{AB}\) 计算 \(K_AB(R_A)\)

之后 B 发送 \(K_AB(R_A)\) + \(R_B\), A 验证 \(K_{AB}(K_AB(R_A))=R_A\), 验证了 \(B\) 身份

A 发送 \(K_AB(R_B)\), B 验证 A 身份

由于每次使用不同的随机数, C 不能保证自己的随机数与上一次的 \(R_A\) 不同的同时和这一次的 \(R_A'\) 一定相同, 即不能伪造身份

实验

socket

client 隐式绑定, 将自己的 ip 和端口号绑定到 socket_fd, 端口号是随机分配的

server 显示绑定, 绑定指定的端口号, 便于 client 访问

client/server

应用

TUN

CS144

clash verge

重要概念

ARQ

停等序列号 1 bit

集线器只工作在物理层，它的每个接口仅简单地转发比特，并不进行碰撞检测；碰撞检测的任务由各站点中的网卡负责

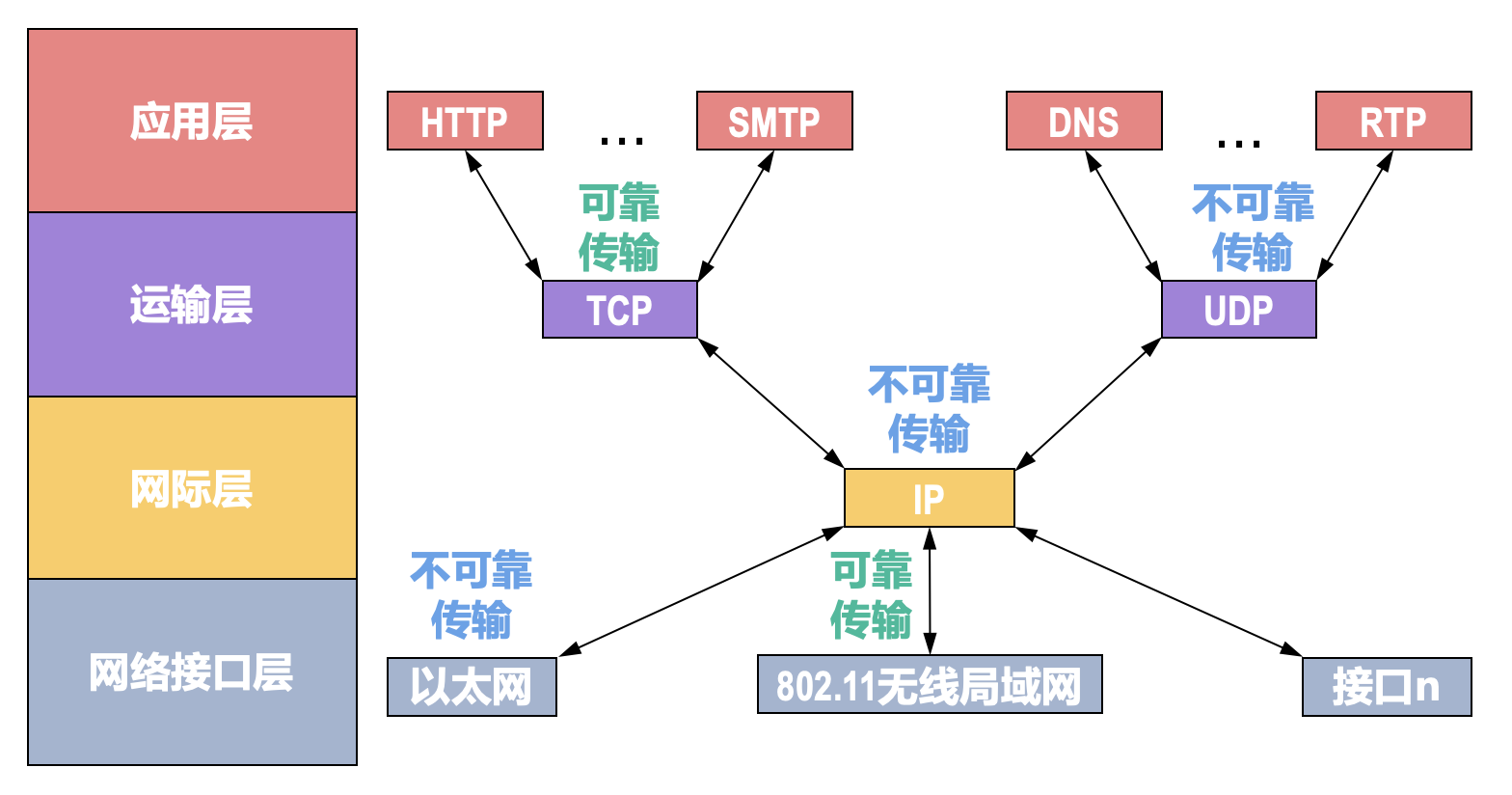

alt text

可靠传输由用户主机保证, 即传输层

各层都能实现可靠传输

如数据链路层对不可靠的无线传输建立可靠传输

网络层建立面向连接的虚电路

协议/端口号:

DNS UDP 53

DHCP UDP 67/68

SMTP TCP 25

POP3 TCP 110

IMAP (internet mail access protocol) TCP 143

HTTP TCP 80/8080

HTTPS TCP 443

RIP UDP 520

BGP TCP 179

FTP TCP 21/20

Telnet TCP 23

SSH TCP 22

RTP UDP

TFTP UDP

路由器相当于多张网卡, 多个 mac/ip 地址

IPv4 数据报每经过一个路由器，其首部中的某些字段的值（例如 TTL、标志以及片偏移等）都可能发生变化，因此路由器都要重新计算一下首部校验和

ping: 应用层直接用网络层的 ICMP

traceroute: 每次增加 TTL

在计算机网络中，实际进行通信的真正实体，是位于通信两端主机中的进程。如何为运行在不同主机上的应用进程提供直接的逻辑通信服务，就是传输层的主要任务。传输层协议又称为端到端协议。

TCP 三次握手:

防止“已失效的连接请求”突然又传到了服务端（主要原因） 场景：Client 发出的第一个 SYN 包在网络中滞留了很久，Client 超时重发了第二个 SYN，建立了连接并传输完数据关闭了。 问题：过了一会儿，那个滞留的第一个 SYN 包到了 Server。 如果是两次握手：Server 收到这个旧 SYN，以为 Client 又要建立连接，于是发出 ACK，连接就建立了。Server 开始傻等 Client 发数据，浪费资源。 如果是三次握手：Server 收到旧 SYN，回复 SYN+ACK。Client 收到后，发现“我没想建立连接啊”，于是回复 RST（复位）包，拒绝连接。

TCP 四次挥手:

前两次挥手后 client -> server 半关闭

后两次挥手是为了保证 server 处理的数据传输完毕, 之后再发送 FIN

TIME_WAIT 的意义: 重传可能丢失的对 server FIN 的 ACK 包, 防止自己已经关闭以后接收到第二个 server 的 FIN, 回复 RST, 使 server 非正常关闭

同时设置成 2MSL 能够保证接受所有 server 的旧 ACK 包, 防止建立新连接后接受旧数据包

TCP 流量控制: 非零窗口通知丢失, client 不发, server 也不重发通知, 则会一直等待. 所以 client 要一直周期性发零窗口探测, 超时重发, 直到 server 回复非零

HTTP 常见请求/响应代码:

1xx（信息性状态码）：表示接收的请求正在处理。

2xx（成功状态码）：表示请求正常处理完毕。

3xx（重定向状态码）：需要后续操作才能完成这一请求。

4xx（客户端错误状态码）：表示请求包含语法错误或无法完成。

5xx（服务器错误状态码）：服务器在处理请求的过程中发生了错误。

200 OK

202 Accepted

30x CDN redirect

400 Bad Request 客户端请求的语法错误，服务器无法理解

401 Unauthorized 请求要求用户的身份认证

403 Forbidden 服务器理解请求客户端的请求，但是拒绝执行此请求

404 Not Found 服务器无法根据客户端的请求找到资源（网页）。通过此代码，网站设计人员可设置"您所请求的资源无法找到"的个性页面

500 Internal Server Error 服务器内部错误，无法完成请求

502 Bad Gateway 作为网关或者代理工作的服务器尝试执行请求时，从远程服务器接收到了一个无效的响应

504 Gateway Time-out 充当网关或代理的服务器，未及时从远端服务器获取请求

throughput = window size(bit)/RTT

line efficiency = throughput/bandwidth
